XS2 (XS650E) レストア記 3

XS2 (XS650E) レストア記 へ



【ハンドル周りの配線】

ライトケースの配線やスイッチ類を綺麗にします

IMG_9775

IMG_9799

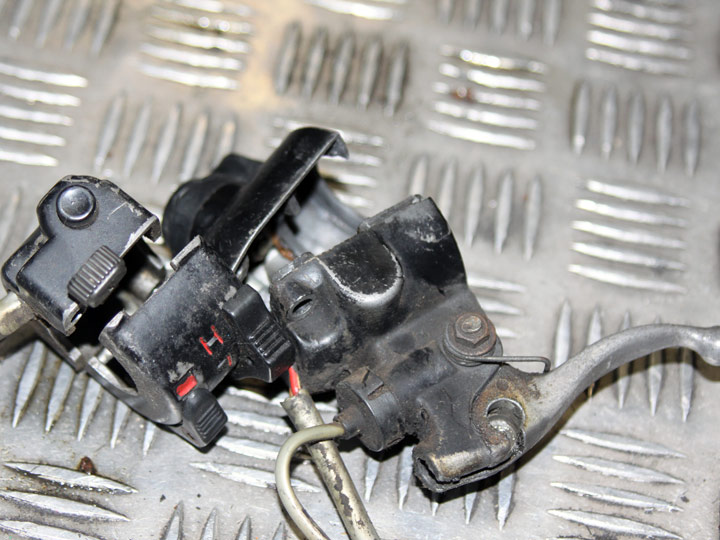

これらの部品は入手が難しく大切に扱いたいところです

スイッチは少しでも長く使えるように分解、OHします

IMG_9805

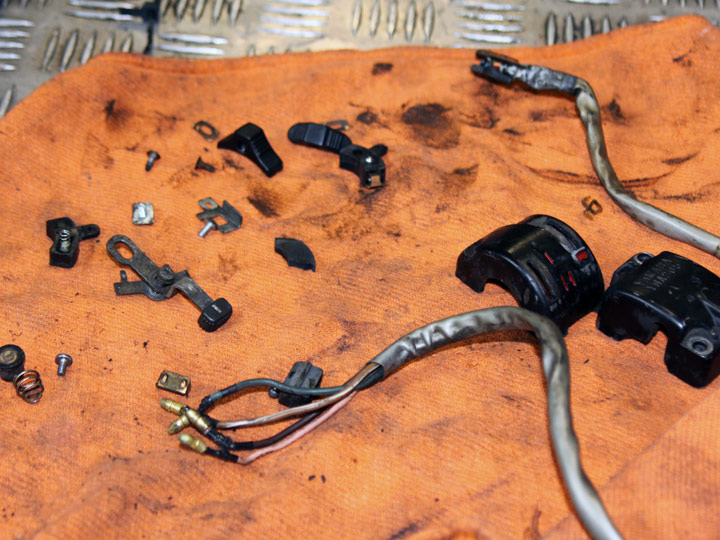

スイッチボディはブラストし塗装を剥離します

IMG_9807







接点を磨いたり劣化した配線を入れ替えます

旧車によく使われる灰色のチューブを使用し見た目もきれいにします

IMG_9819







ボディはパウダーコート

半艶で自然な感じに仕上げます

完成

IMG_9826







メーター球の配線など細かいところも直していきます

IMG_9913

IMG_9915







【ステム、フロントフォークOH】

エンジンやキャブレターの調子も大切ですが長く乗る上でサスペンションも大切です

操作に違和感があると乗っていても楽しくありません

というわけでしっかり整備します

IMG_9777





XSのフォークは整備性が悪く、フォークのトップキャップを外さないと抜けません

キャップを外した瞬間凄い匂いです

オイルを抜き、シールを外す為にプレスで加圧します

しかし取れない・・・なかなか頑固でした

嬉しいのはOHするのは初めてなんでしょう・・・こじった痕がありませんでした

IMG_9783





固着の原因はこれでしょうか

シールの外周が金属むき出しで錆びています

人力では絶対外せないほどの固着でしたから・・・

IMG_9787





下部のボルトも必殺技で外します

どんなに固着していても確実に外せます

IMG_9785







目視で状態をチェック

IMG_9786







曲がりがないかチェックします

錆びていますが全く曲がっていませんでした

IMG_9837







インナーからは見た事がない部品が出てきます

IMG_9838





メッキのカバーはもう手に入りません

ゴムのダストカバーは出ますが1つ4000円です

IMG_9839





アウターはちょっとバフです

旧車でピカピカすぎるのは好みではないので適度に仕上げます

年寄りは年寄りらしくです

中も綺麗にします



IMG_9794

IMG_9795







ステムとトップブリッジ

IMG_9796







剥離後パウダーコートです

IMG_9833





レースはまだ使えますので今回は純正のままボールで組み立てます

ボールは少し錆びていたのでSRの中古純正を使用します(同じです)

IMG_9834





完成

時間はかかりましたがいいものができました

IMG_9842







【リア周り】

リアはホイールとスイングアームを同時に整備します

タイヤ・・・またコンチネンタル

使いたいけどやっぱり勇気がありません

ドライブチェーンはツバキです

これは使えそうなので掃除して再利用したいと思います

IMG_9961







まずハブを取り出します

ベアリングも全て外します

IMG_9962

IMG_9963







ハブは光沢ブラストで仕上げます

新品のベアリングを圧入します

IMG_9966

IMG_9970







新品のスポークで組んでいきます

IMG_9979







ドラムカバーは

IMG_9971







ちょいバフで仕上げます

IMG_9975







完成しました

・・・といかにも簡単そうですが時間は結構かかっています

IMG_9984







次はスイングアームです

IMG_9980IMG_9981







錆で表面が荒れている場合はパウダー2度焼きです

IMG_9997







スタンドの朽ちっぷりが気になるので一緒にパウダーします

エンジンハンガーもついでです

IMG_9988







これも極厚で仕上げます

ボコボコでしたがかなり滑らかになりました

IMG_9989

IMG_9990







錆びたシャフトは削ってバフをかけますがそのままでは鉄なのですぐに錆びます

これはクリヤのガンコートでコーティングします

新品が出たらいいのですが無い物だらけです

IMG_9993





XSは面白い場所にチェーンスライダーがあります

もちろん部品はありませんのでこれからも簡単に交換できるように加工して取り付けます

スプロケットは新品です

IMG_9995
