続)TW225からTW231 OHと少しチューン

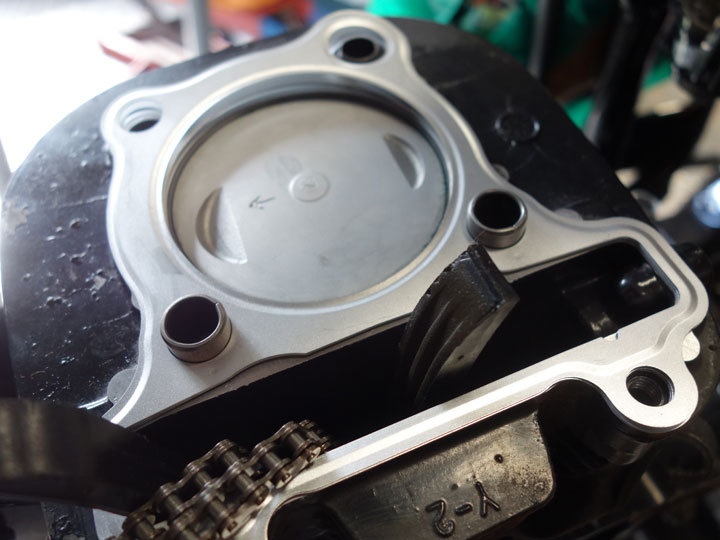

WPCの残留メディアを取り除くため各パーツを超音波洗浄後組んでいきます

DSC05547





ロブセンター(以下LC)を計ります

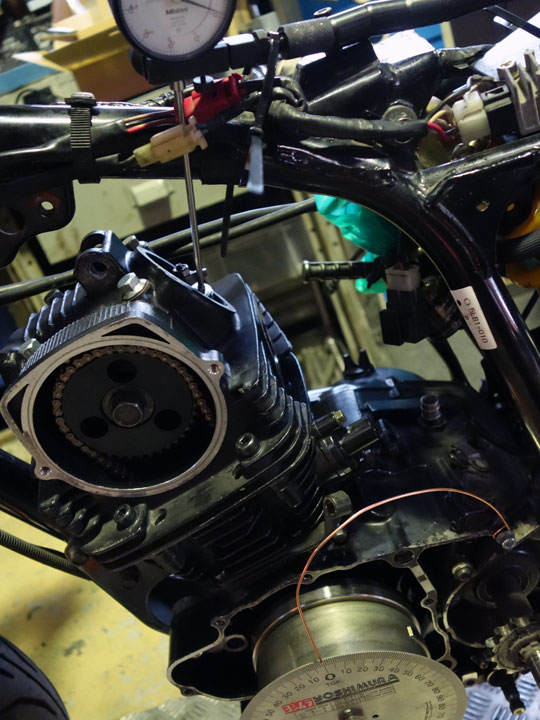

・・・の前にバルブクリアランスを見ます

DSC05507

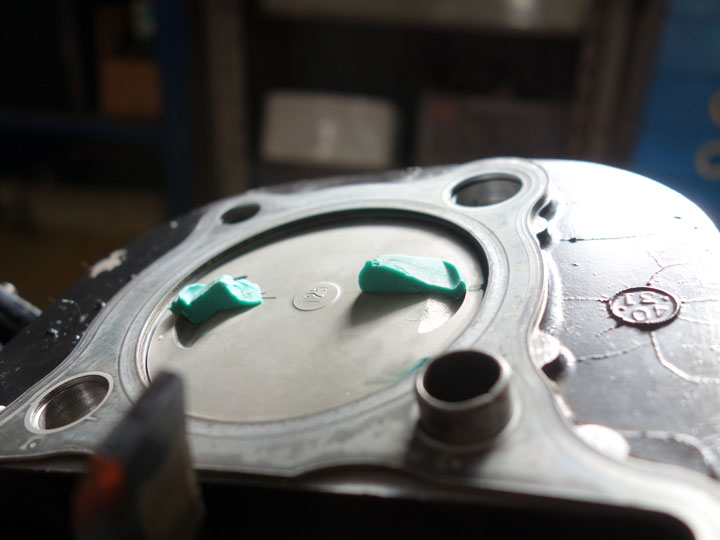

DSC05504





エキゾーストは余裕ですがインテークがぎりぎりアウトです

じゃあピストンリセスの加工をしないと・・・の前に気になるのはこの2つの差です

もう少しタイミングが遅ければインテークのクリアランスは広く、エキゾーストのクリアランスは狭くなります

ここでタイミングが随分と早いんではないか?と予想するわけです

粘土はクリアランスを見るだけじゃなくて他にも理由があるんですね

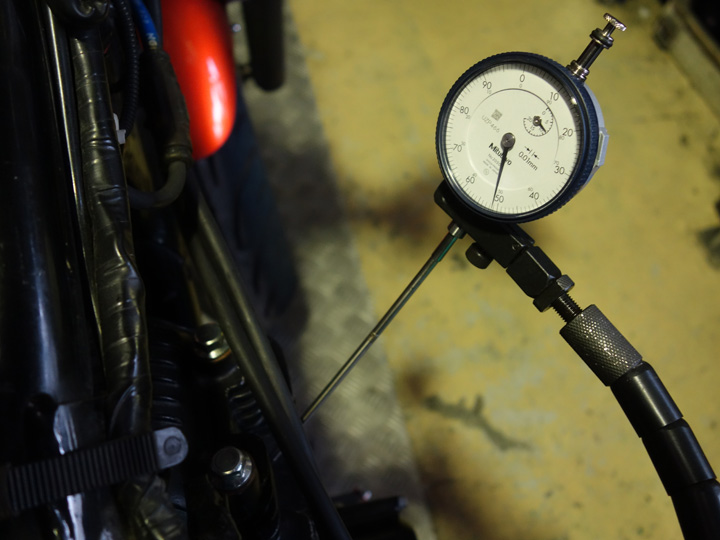

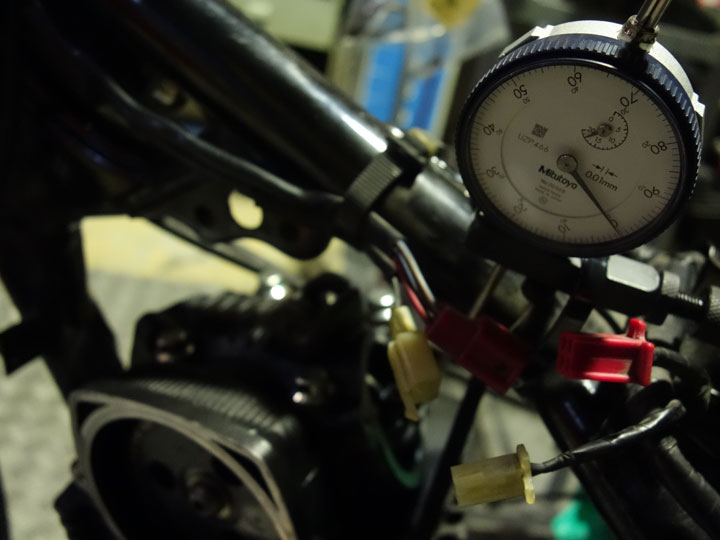

LCの計測

DSC05505

DSC05534







結果はインテークで10度も早い・・

私の中で測定誤差もありますので3度はセーフ

4度はお客様に相談(笑)

5度はアウトといった具合です

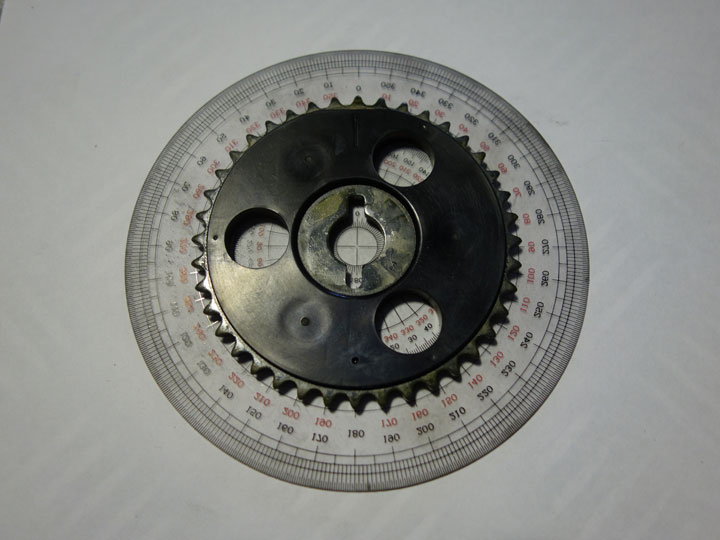

10度はさすがにちょっと・・・なのでカムのスプロケットを加工します

エキゾーストも計算して、TWはカムチェーンが伸びやすい(らしい)ので乗れば乗るほどタイミングが遅れてきます・・も計算して

8度ずらします(カムは4度)

DSC05529







でもう一回計測

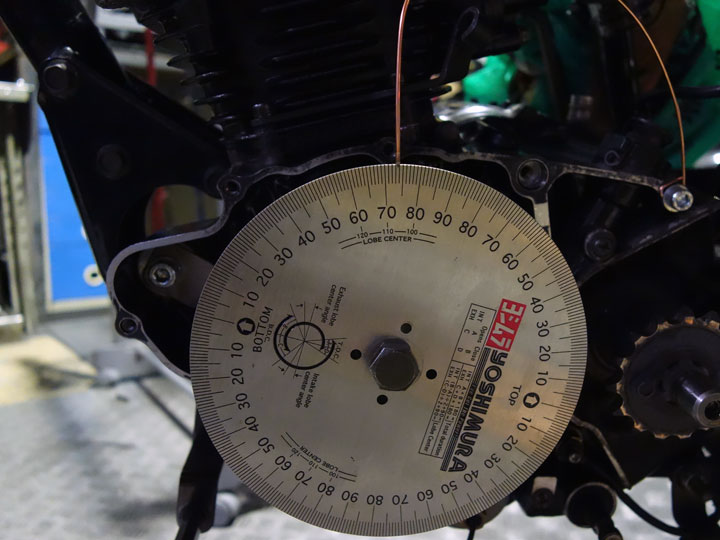

ばっちりLC IN105.5 EX106

DSC05536

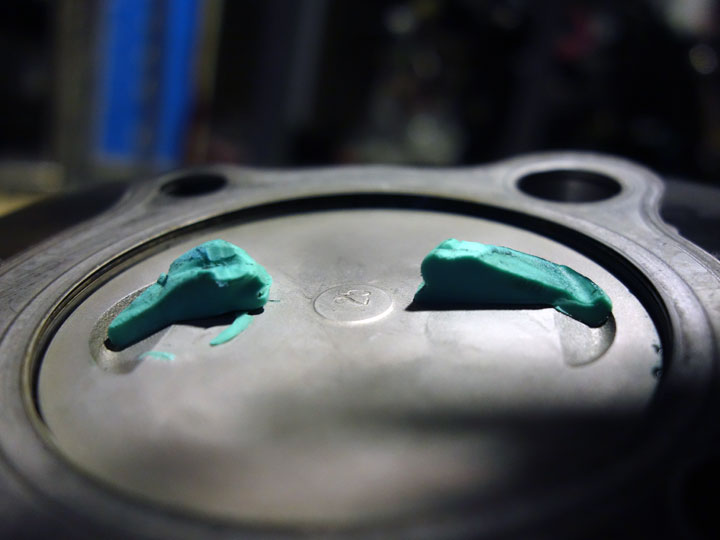

さあ粘土はどうなったのか

このようにクリアランスが大体同じようになりました

DSC05530





リセスの加工はしなくて大丈夫です

あの時リセスを加工すればどうなったのでしょう

ピストンの形状が変わり重さも変わります

圧縮も下がります、必要ない加工費までかかります

一つ加工をするとどうなるのかを考えるのがチューニングの楽しさです

圧縮なんてほとんど変わらないよって思う方いるかもしれません、実際そうです

重要なのは分かっているかどうかです

メリットが勝ったときは迷わず進め!ですね

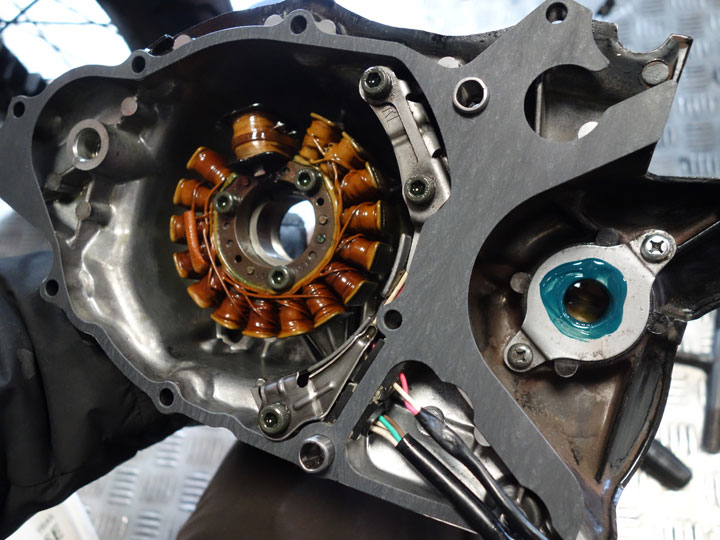

OHも終わりカバーを取り付けます

DSC05550







ここまで精密に組んでも壊れるときは壊れます

全て純正品であれば安心ですがそうじゃありません

社外部品の材質の問題やら何やらで私が予想できないことが起こることは事実です

でもあの時もしかしたらあれがまずかったのかな・・・なんて私が思うことはありません

一番いいと思う状態で組んでいますので・・・

長持ちして欲しいという祈りも一緒に組んであるんですよ
